本文大兰电机厂家跟大家来聊下三相异步电动机的连续运行控制电路。

①组成：三相笼型异步电动机连续运行控制电路在点动控制电路的基础上，在起动按钮两端并联接触器辅助常开触点，串入停止常闭按钮，另外需增设热继电器进行过载保护。

②分析电路可以实现连续运行的原理：

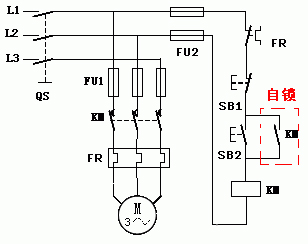

起动：合上组合开关QS，然后按下起动按钮SB2，交流接触器KM的线圈得电，接触器KM的三对主触点闭合，电动机M便接通电源直接起动运转。与此同时与SB2并联的接触器常开辅助触点KM闭合。这样，即使松开按钮SB2时，接触器KM的线圈仍可通过KM触点通电，从而保持电动机的连续运行。

停止：按下停止按钮SB1，将接触器线圈回路切断，这时接触器KM断电释放，KM的三相常开主触点恢复断开切断三相电源，电动机M失电停止运转。

③自锁

电路中与起动按钮并联的KM辅助常开触点，在松开起动按钮SB2后，仍使接触器KM线圈保持通电的控制方式叫做“自锁”，辅助常开辅助触点叫自锁触点。

④电路中有如下一些保护措施：

熔断器FU起短路保护作用；

热继电器FR具有过载保护作用；

交流接触器起失压（或零压）和欠压保护作用。

失压保护是指电动机在正常运行中，由于某种原因引起突然断电时，能自动切断电动机电源，当重新供电时，保证电动机不能自行起动的一种保护。以保证人身和设备的安全。接触器可实现失压保护，因为接触器自锁触点和主触点在电源断电时已经断开，在电源恢复供电时，只要不按动按钮，电动机就不会自行起动运转。

欠压保护是指电路电压低于电动机应加的额定电压。下降到某一数值时，电动机能自动脱离电源停转，避免电动机在电压不足的状态下长期运行，因定子电流过大损坏电机。接触器可避免电动机欠压运行，因为当电路电压下降到一定值（一般指低于额定电压85%以下）时，接触器线圈两端的电压也同样下降到此值，从而使接触器线圈磁通减弱，产生的电磁吸力减小。当电磁吸力减小到小于反作用弹簧的拉力时，动铁心被迫释放，主触点、自锁触点同时分断，自动切断主电路和控制电路，电动机失电停转，达到了欠压保护的目的。
